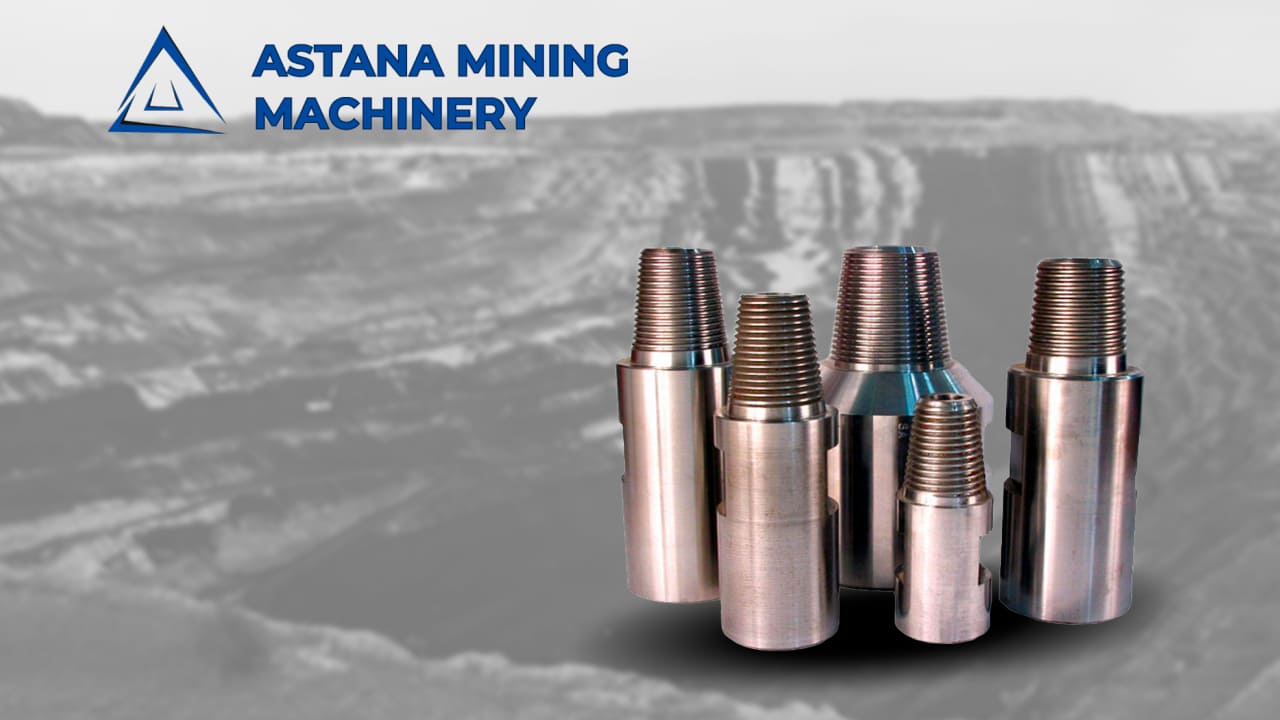

Адаптеры, переходники и хвостовики редко попадают в центр внимания — их считают мелочью на фоне установки, пневмоударника или коронки. Но именно эти соединительные элементы определяют, дойдёт ли энергия удара до забоя без потерь и как долго проживёт резьба всего бурового става. Неправильно подобранный переходник способен «съесть» производительность дорогого инструмента и вывести из строя штанги за одну смену. Разберём, какие бывают соединительные элементы, по каким резьбам их подбирают и как обеспечить совместимость.
Эта статья — о соединительных элементах в целом: для пневмоударного, гидроперфораторного и RC-инструмента. Если вас интересует именно состав RC-става (трубы и муфты для обратной циркуляции), смотрите отдельный материал про буровой став RC.
Роль адаптеров и переходников в буровом ставе
Буровой став — это цепочка элементов от привода установки до коронки: хвостовик, штанги, переходники, коронка. Каждое соединение должно передать энергию удара и крутящий момент дальше по колонне без рассеивания. Адаптеры и переходники выполняют здесь три задачи: соединяют элементы с разными типами резьбы, гасят паразитные вибрации и защищают более дорогие детали, принимая износ на себя.
Логика простая: дешевле регулярно менять переходник или хвостовик, чем штанги и коронки. Поэтому соединительные элементы намеренно делают «расходными» — они изнашиваются первыми.
Основные типы соединительных элементов
Хвостовики
Хвостовик принимает удар бойка и передаёт его на буровой став. Это один из самых нагруженных элементов, особенно в гидроперфораторном инструменте. Подбирается точно под модель машины и тип бурения. Ассортимент — в разделе хвостовики гидроперфораторов. Подробнее о работе гидроперфоратора — в статье про гидроперфораторы.
Демпфирующие адаптеры
Демпфирующий адаптер гасит обратную волну удара, которая возвращается от забоя. Он снижает ударные нагрузки на резьбовые соединения и продлевает ресурс штанг. Такие адаптеры особенно важны при работе на высоком давлении. Посмотреть можно в разделе демпфирующие адаптеры.
Переходники «резьба-резьба»
Переходники соединяют элементы става с разными типами или размерами резьбы — например, штангу одной резьбы с коронкой другой. Для RC-бурения применяют специальные адаптеры для RC-инструмента, рассчитанные на нагрузки обратной циркуляции.
Соединительные муфты
Муфты наращивают колонну штанг и труб, сохраняя соосность и герметичность соединения. От качества муфты зависит, не «поведёт» ли колонну при глубоком бурении. Штанги и переходники к ним для инструмента низкого давления собраны в разделе штанги буровые и переходники.
Резьбы и совместимость
Главный принцип подбора: все элементы бурового става должны быть согласованы по типу и размеру резьбы, а также по посадке. Резьба — это интерфейс, через который передаётся удар, и любое несоответствие превращается в точку потери энергии и ускоренного износа.
При подборе учитывают:
- Тип резьбы коронки, штанги и хвостовика — они должны стыковаться напрямую или через корректный переходник.
- Направление и профиль резьбы — от них зависит надёжность соединения под ударной нагрузкой.
- Диаметр и посадку — чтобы соединение оставалось соосным и не расшатывалось.
Если резьбы не совпадают, задача переходника — свести их без потери жёсткости. Но чем меньше «стыков» в колонне, тем лучше передаётся энергия, поэтому лишних переходников избегают.
Признаки износа: когда менять
Соединительные элементы меняют раньше, чем они разрушатся окончательно. Тревожные признаки:
- смятие или «слизывание» резьбы, затруднённое свинчивание;
- трещины, сколы, следы перегрева на хвостовике;
- заметное падение скорости бурения при неизменном режиме;
- люфт и биение в соединениях.
Своевременная замена переходника или хвостовика стоит недорого, а промедление ведёт к обрыву штанг и потере коронки в скважине. О комплексном подходе к подбору расходного инструмента — в материале как выбрать буровой инструмент для горных работ.
Частые вопросы
Зачем нужен демпфирующий адаптер?
Он гасит обратную волну удара и снижает нагрузку на резьбовые соединения, продлевая ресурс штанг и коронок, особенно при высоком давлении.
Можно ли соединить инструмент с разными резьбами?
Да, для этого используют переходники «резьба-резьба». Важно подобрать корректный переходник, чтобы не терять энергию удара и не расшатывать соединение.
Что изнашивается быстрее всего в буровом ставе?
Как правило, хвостовики и переходники — они приняты «расходными» специально, чтобы защитить более дорогие штанги и коронки.
Как подобрать переходник под мой инструмент?
Нужно знать тип и размер резьбы соединяемых элементов и режим бурения. Оставьте заявку — мы подберём переходник или хвостовик под ваш став и обеспечим поставку по Казахстану.
Подберём соединительные элементы под ваш став
Сообщите типы резьбы и модель инструмента — мы подберём адаптеры, переходники, хвостовики и муфты, которые передадут энергию удара без потерь и продлят ресурс всего става. Перейдите в каталог или оставьте заявку.
