Коронка — единственный инструмент, который непосредственно контактирует с породой. Все остальное: компрессор, ударник, штанги, адаптеры — работает только на то, чтобы коронка нанесла правильный удар в правильном месте. При высоком давлении 30-35 бар ошибиться с коронкой особенно дорого. Она либо разрушит породу за 2-3 удара, либо начнет «плясать» по забою, теряя энергию и перегреваясь.
Мы официальный дилер АО «Машиностроительный Холдинг», НАО «Нипигормаш» и ООО «Высокие Буровые Технологии». В этой статье разберем, как выбрать коронку под вашу породу, почему форма штырей важнее твердости сплава и как профиль промывки спасает коронку от заклинивания.
1. Как высокое давление меняет работу коронки
При стандартном давлении 12-15 бар коронка в основном скалывает породу ударом. Отрыв шлама происходит за счет вращения и боковых сдвигающих усилий.
При высоком давлении 30-35 бар картина меняется.
Энергия одного удара возрастает в 2-2.5 раза. Коронка не просто скалывает породу — она внедряется в массив на большую глубину. Объем разрушенной породы за удар увеличивается, но и требования к отводу шлама становятся жестче. Если при низком давлении шлам выдувался легко, то при HP он спрессовывается в «пробку» за 10-15 см бурения.
Три главных отличия HP-коронки:

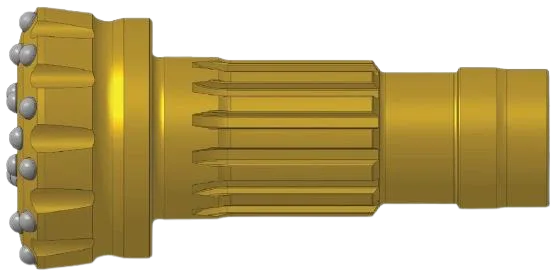

Коронка для высокого давления имеет более толстую юбку (боковую стенку). Она должна выдерживать повышенные растягивающие напряжения при внедрении в породу.
Твердосплавные штыри сидят глубже в теле коронки. При HP обычная посадка с натягом 0.1-0.15 мм не работает — штыри выпадают после 200 метров. Нужен натяг 0.2-0.25 мм и специальная форма хвостовика штыря.
Промывочные каналы имеют увеличенное сечение. При HP воздух должен не просто выдувать пыль, а выметать куски породы размером до 5-7 мм.
2. Форма твердосплавных штырей: пуля, полусфера или конус
Форма штыря определяет характер разрушения породы. Для подземного бурения с высоким давлением используются три основных типа.
Пулевидные штыри (Ballistic)
Форма: вытянутый конус с закругленной вершиной. Это самый распространенный тип для HP-бурения по крепким породам.
Как работает: при ударе пулевидный штырь концентрирует энергию на малой площади, создавая локальные напряжения до 5000 МПа. Порта трескается по конусу выкола. Глубина внедрения максимальная.
Когда использовать: граниты (f 12-16), железистые кварциты, базальты. Стандарт для большинства подземных работ в Казахстане.
Ресурс: 800-1200 метров до затупления.
Полусферические штыри (Dome)
Форма: правильная полусфера. Менее агрессивная, чем пуля.
Как работает: удар распределяется по большей площади. Порта не раскалывается, а истирается и скалывается мелкими частицами.
Когда использовать: средние породы (f 8-12), песчаники, известняки, доломиты. Особенно хороши в абразивных породах, где пулевидные штыри быстро изнашиваются по боковой поверхности.
Ресурс: 1200-1500 метров.
Конические штыри (Conical)
Форма: острый конус без закругления. Самый агрессивный тип.
Как работает: пробивает породу как шип. Глубина внедрения максимальная, но площадь контакта минимальная. Требует очень высокой энергии удара.
Когда использовать: исключительно для очень крепких и вязких пород (f 14-18), где полусфера и пуля не дают нужной скорости проходки. Для обычных пород конические штыри излишни.
Ресурс: 500-700 метров из-за быстрого затупления острия.
Сводная таблица для выбора формы штырей под HP:
| Тип породы | Коэффициент крепости f | Рекомендуемая форма | Производитель в нашем портфеле |
|---|---|---|---|
| Мел, гипс, калийная соль | 2-4 | Полусфера | Нипигормаш, ВБТ |
| Известняк, доломит | 4-8 | Полусфера или пуля | Машиностроительный Холдинг, Нипигормаш |
| Песчаник, алевролит | 6-10 | Пуля | Все три завода |
| Гранит, гранодиорит | 10-14 | Пуля | Машиностроительный Холдинг, ВБТ |
| Железистый кварцит, базальт | 14-18 | Пуля или конус | ВБТ (Extreme) |
3. Профиль промывки: почему это критично при высоком давлении
При HP-бурении шлам вылетает из скважины со скоростью до 30-40 м/с. Если каналы для воздуха узкие или расположены неправильно, шлам не успевает уходить и застревает между коронкой и породой.
Три типа профиля промывки:
Центральная промывка (face flushing central)
Одно центральное отверстие в коронке. Простая и дешевая конструкция. При HP работает плохо: воздух выходит струей по центру, а периферия остается без продувки. Шлам скапливается по краям коронки и клинит ее.
Применение: только для низкого давления или для мягких пород с малым выходом шлама.
Боковая промывка (side flushing)
Несколько наклонных каналов, выходящих на боковую поверхность коронки. Лучше центральной, но все равно не оптимальна для HP. Часть воздуха уходит в стенку скважины, не попадая на забой.
Применение: средние условия, давление до 25 бар.
Комбинированная промывка (face flushing combined)
Один центральный канал плюс 2-4 наклонных канала на рабочей поверхности. Золотой стандарт для HP-бурения. Центральный канал выдувает шлам из-под центра коронки, боковые каналы сдувают его с периферии и выносят в кольцевой зазор.
Применение: все подземные работы при давлении от 25 бар и выше.
Как проверить коронку при покупке:
Возьмите коронку и посмотрите на рабочую поверхность. Если вы видите только ровный ряд штырей и маленькие дырочки между ними — это слабая промывка. Если между штырями есть глубокие пазы (промывочные карманы), ведущие к отверстиям — это комбинированная промывка. Берите такую.
4. Посадка твердосплавных штырей: почему штыри выпадают
При высоком давлении обычная пайка штырей не держит. Разница в коэффициентах теплового расширения стали коронки и твердого сплава (карбид вольфрама) при нагреве до 200-300 градусов в процессе бурения приводит к тому, что штыри начинают «дышать» — микроперемещаться в гнездах.
Что происходит после 400-500 метров:
Пайка трескается. В зазор попадает влага и абразивная пыль. Штырь начинает вращаться в гнезде. Еще через 100-200 метров штырь выпадает. Коронка остается без 2-3 штырей и начинает работать неравномерно. Нагрузка перераспределяется на оставшиеся штыри — они выпадают один за другим.
Как заводы решают эту проблему:
Увеличенная глубина посадки. Штырь сидит в теле коронки на глубине не 4-5 мм, а 7-8 мм.
Специальная форма хвостовика. У хороших HP-коронок хвостовик штыря имеет форму гриба или трапеции. Он физически не может выпасть, даже если пайка разрушилась.
Пайка высокотемпературными припоями. Обычные припои плавятся при 180-200 градусах. HP-припои работают до 350-400 градусов.
На что обратить внимание:
Все три наших завода-партнера используют усиленную посадку. Но у ООО «Высокие Буровые Технологии» хвостовик штыря самый сложный по геометрии — грибовидный с обратным конусом. Выпасть такой штырь не может в принципе. У АО «Машиностроительный Холдинг» и НАО «Нипигормаш» используется трапециевидная форма, что тоже надежно.
5. Форма рабочей поверхности коронки (профиль лица)
Коронка не просто плоская с натыканными штырями. У нее есть профиль — форма поверхности, на которой сидят штыри.
Конвексный профиль (выпуклый)
Штыри в центре коронки выступают больше, чем по краям. Коронка напоминает пологую горку.
Как работает: сначала в породу внедряются центральные штыри, создавая начальную трещину. Потом краевые штыри расширяют ее на всю площадь забоя.
Когда использовать: для крепких и очень крепких пород (f 12-18). Дает максимальную скорость проходки, но требует точной центровки скважины.
Конкейвный профиль (вогнутый)
Штыри по краям выступают больше, чем в центре. Коронка напоминает чашу.
Как работает: сначала в породу врезаются краевые штыри, вырезая кольцевую канавку. Потом центральная часть породы откалывается сама.
Когда использовать: для средних пород (f 6-12). Коронка сама центрируется в скважине, прощает ошибки бурильщика. Хороший выбор для подземных работ, где сложно держать идеальную ось.
Плоский профиль (flat face)
Все штыри на одном уровне. Компромиссный вариант.
Когда использовать: для мягких и средних пород (f 4-10). Простой и дешевый в производстве, но при HP-бурении на крепких породах начинает «прыгать» по забою.
Рекомендация для подземного HP-бурения:
Если вы не уверены в идеальной центровке скважины (а в подземных условиях это почти всегда так), берите конкейвный профиль. Он прощает ошибки и реже заклинивает. Для твердых пород на больших глубинах, где важна скорость — конвексный профиль от ВБТ или Машиностроительного Холдинга.6. Сравнение коронок наших заводов-партнеров

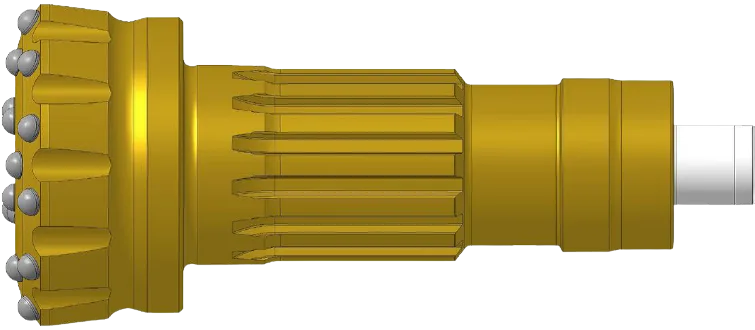

АО «Машиностроительный Холдинг»
Диапазон диаметров: 76-152 мм. Основная форма штырей — пулевидная и полусферическая. Профиль промывки — комбинированный (центральный + 3 боковых). Тип посадки штырей — трапециевидный хвостовик.
Сильная сторона: баланс цены и ресурса. Коронки работают стабильно на средних породах. Ресурс 800-1200 метров в зависимости от абразивности.
НАО «Нипигормаш»
Диапазон диаметров: 85-165 мм. Основная форма — полусферическая (лучшая в классе для известняков и песчаников). Профиль промывки — комбинированный с увеличенными каналами. Тип посадки — трапециевидный.
Сильная сторона: коронки для мягких и средних пород. Дают максимальный ресурс 1200-1500 метров за счет щадящего режима разрушения. Не забиваются шламом.
ООО «Высокие Буровые Технологии»
Диапазон диаметров: 76-203 мм. Основная форма — пулевидная и коническая (Extreme серия). Профиль промывки — комбинированный с 4-5 боковыми каналами. Тип посадки — грибовидный обратный конус.
Сильная сторона: коронки для самых крепких пород f 14-18. Скорость бурения на 25-30% выше конкурентов на гранитах. Ресурс меньше (500-800 метров), но метры в смену — максимальные.
Сводная таблица выбора по диаметру и породе:
| Диаметр коронки | Тип породы | Рекомендуемый завод | Форма штырей |
|---|---|---|---|
| 76-89 мм | Средняя и крепкая | Машиностроительный Холдинг | Пуля |
| 89-102 мм | Мягкая и средняя | Нипигормаш | Полусфера |
| 102-115 мм | Крепкая | Машиностроительный Холдинг или ВБТ | Пуля |
| 115-127 мм | Очень крепкая | ВБТ (Extreme) | Пуля или конус |
| 130-152 мм | Любая | Все три завода — подбор индивидуально | По ситуации |
7. Типичная ошибка при работе с HP-коронками
Ошибка: бурить до полного износа штырей, пока коронка не начнет «плыть».
Почему это дорого:
Когда штыри износились на 40-50% от первоначальной высоты, геометрия коронки меняется. Она перестает правильно распределять удар. Нагрузка идет не на штыри, а на стальное тело коронки. Тело начинает истираться, абразив попадает в промывочные каналы и разрушает их.
Коронка, которую можно было восстановить (перепаять новые штыри) за 40-50% от цены новой, после бурения «до дыр» идет только в металлолом. Экономия 2-3 смен оборачивается перерасходом в 100-150% на новой коронке.
Правильный подход:
Замеряйте высоту штырей после каждых 200-300 метров. Как только износ достиг 50% (штырь стал в два раза короче) — меняйте коронку. Старую отправляйте на восстановление. Наши заводы-партнеры принимают изношенные коронки на перепайку.
8. Как подобрать коронку под ваши условия
Перед заказом ответьте на четыре вопроса.
Вопрос 1. Какой диаметр скважины вам нужен?
Коронка всегда на один размер больше ударника. Ударник 3 дюйма → коронка 89-102 мм. Ударник 4 дюйма → коронка 110-127 мм.
Вопрос 2. Какая порода?
Посмотрите геологический отчет или спросите маркшейдера. Для f до 8 — берите полусферу от Нипигормаш. Для f 8-14 — пулю от Машиностроительного Холдинга. Для f выше 14 — пулю или конус от ВБТ.
Вопрос 3. Какое давление у вашего ударника?
До 25 бар — подойдет любой тип промывки. 25-35 бар — только комбинированная промывка. Свыше 35 бар — комбинированная промывка с увеличенными каналами (серия Extreme).
Вопрос 4. Планируете ли вы восстанавливать коронки?
Если да — берите коронки Машиностроительного Холдинга или Нипигормаш. Они легче поддаются перепайке. Если нет и важна максимальная скорость — берите ВБТ.
Позвоните нам, назовите эти параметры, и мы подберем коронку с оптимальным профилем, формой штырей и типом промывки.
