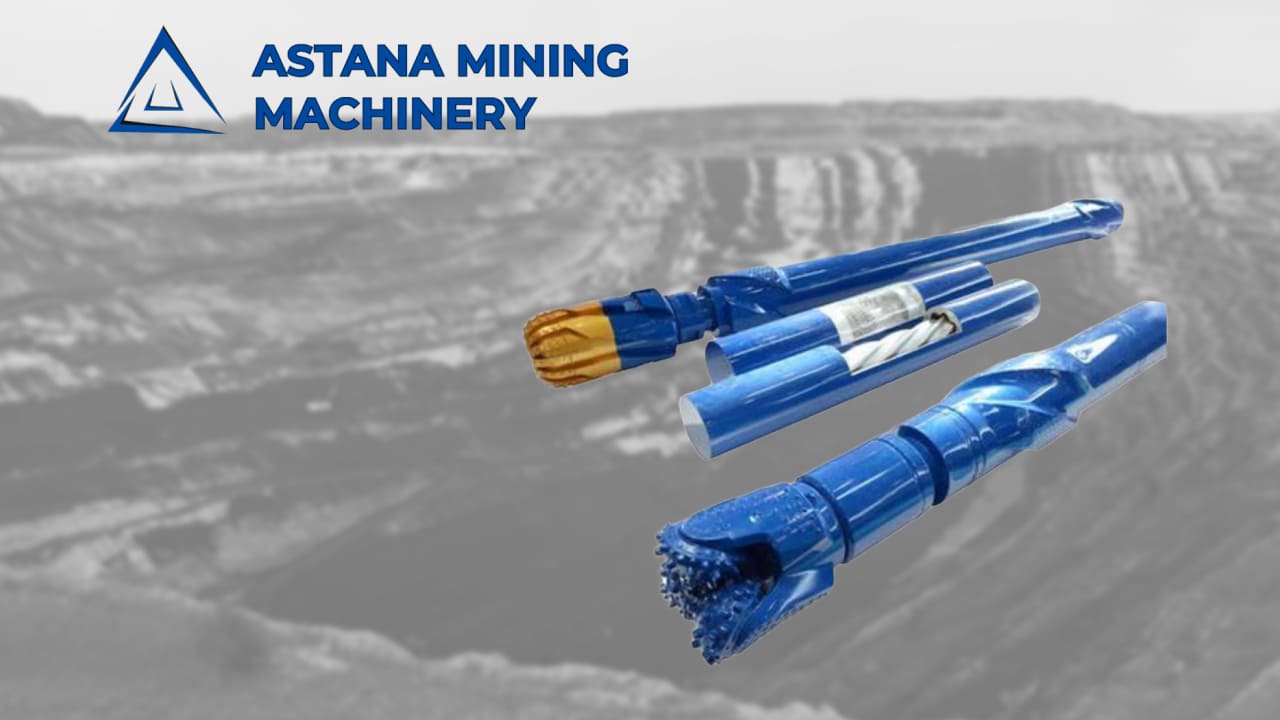

Когда скважину нужно провести не строго вертикально, а под заданным углом или по сложной траектории, обычного вращения всей буровой колонны уже недостаточно. Здесь на помощь приходит забойный двигатель — агрегат, который вращает долото прямо у забоя, не проворачивая всю колонну. Разберём, как устроен винтовой забойный двигатель (ВЗД), чем он отличается от роторного бурения и как подобрать его под конкретную задачу.
Что такое забойный двигатель и зачем он нужен
Забойный двигатель — это гидравлическая машина, которая преобразует энергию потока промывочной жидкости в механическое вращение долота. Двигатель устанавливают в нижней части бурового става, непосредственно над долотом. Буровой раствор, прокачиваемый насосом с поверхности, проходит через двигатель и раскручивает его вал, а вместе с ним — долото.
Главное преимущество такой схемы в том, что вращается только долото и вал двигателя, а не вся многометровая колонна. Это открывает возможности, недоступные роторному бурению: направленное и наклонное бурение, проводку скважин по заданной траектории и снижение износа колонны.
Устройство винтового забойного двигателя (ВЗД)
Винтовой забойный двигатель состоит из нескольких основных узлов.
- Рабочая пара (ротор и статор) — сердце двигателя. Ротор представляет собой винт, вращающийся внутри эластичной обоймы статора. Поток жидкости под давлением заставляет ротор обкатываться по статору, создавая вращение и высокий крутящий момент.
- Шпиндельный узел — передаёт вращение и осевую нагрузку на долото, воспринимает реакцию забоя через систему опор.
- Регулятор угла (для наклонно-направленного бурения) — задаёт угол перекоса, определяя траекторию скважины.
Принцип работы напоминает винтовой насос, запущенный «наоборот»: вместо того чтобы жидкость перекачивать, мы используем её поток для создания вращения.
Чем ВЗД отличается от роторного бурения
При роторном бурении долото вращает вся колонна, раскручиваемая ротором на поверхности. При бурении с забойным двигателем колонна может оставаться неподвижной, а вращается только долото. Различия удобно сравнить в таблице.
| Критерий | Роторное бурение | Бурение с ВЗД |
|---|---|---|
| Что вращается | Вся буровая колонна | Долото и вал двигателя |
| Направленное бурение | Ограничено | Основной сценарий |
| Износ колонны | Выше | Ниже |
| Крутящий момент на долоте | Зависит от колонны | Формируется у забоя |
| Типовое применение | Вертикальные скважины | Наклонные и направленные скважины |
Подбор забойного двигателя
Забойный двигатель подбирают под скважину и режим бурения по нескольким параметрам:
- Диаметр двигателя — должен соответствовать диаметру скважины и долота.
- Расход промывочной жидкости — двигатель рассчитан на определённый диапазон подачи; выход за него снижает эффективность и ресурс рабочей пары.
- Крутящий момент и частота вращения — задаются под тип долота и крепость породы.
- Задача бурения — вертикальная скважина, наклонная или с управляемой траекторией.
Как и любой буровой инструмент, двигатель работает в связке с установкой и долотом, поэтому его выбирают вместе с остальным оснащением. Общие принципы подбора оснастки мы разбирали в статье как выбрать буровой инструмент для горных работ.
Применение в Казахстане
При разведке и добыче твёрдых полезных ископаемых забойные двигатели востребованы там, где нужна точная проводка скважины: разведочные скважины по заданной траектории, обход сложных участков, наклонное бурение. В условиях Казахстана с его разнообразием пород — от мягких осадочных до крепких кристаллических массивов — правильный подбор рабочей пары и режима особенно важен. Для быстрой и качественной геологоразведки твёрдых ископаемых забойные двигатели нередко комбинируют с другими методами; о наиболее распространённом из них — в статье что такое RC-бурение. Общий обзор поставок оснащения для отрасли — в материале горно-буровое оборудование в Казахстане.
Забойный двигатель монтируется на буровую установку, поэтому выбирать их разумно совместно. Доступные модели установок — в разделе буровые установки. Вопросы монтажа и обслуживания закрываем в рамках услуг и сервиса.
Частые вопросы
В чём главное преимущество забойного двигателя перед роторным бурением?
Он вращает только долото у забоя, а не всю колонну. Это позволяет вести направленное и наклонное бурение и снижает износ буровой колонны.
Как работает винтовой забойный двигатель?
Поток промывочной жидкости под давлением проходит через рабочую пару «ротор-статор» и заставляет ротор вращаться, передавая крутящий момент через шпиндель на долото.
Как подобрать ВЗД под скважину?
По диаметру скважины, расходу промывочной жидкости, требуемому крутящему моменту и задаче бурения (вертикальная или направленная скважина). Мы поможем с подбором.
